產品介紹
MT7940是一款快速低功耗的14位模數轉換器電路，單電源供電，供電電壓2.5-5.5V，采樣速度最高為100 KSPS，輸入信號帶寬為7MHz。
芯片的量化過程和數據讀取通過CS引腳和SCLK引腳控制，兼容MCU和DSP的SPI接口。在CS的下降沿，輸入信號被采樣，同時開始量化過程。ADC的基準電壓直接取自電源，因此輸入信號范圍為0-VDD。該ADC通過片上校準優化了各項非線性性能指標，并針對交流參數如SNR，SFDR，THD，靜態參數如失調，增益和線性度參數進行了全面測試。
關鍵參數
產品詳情

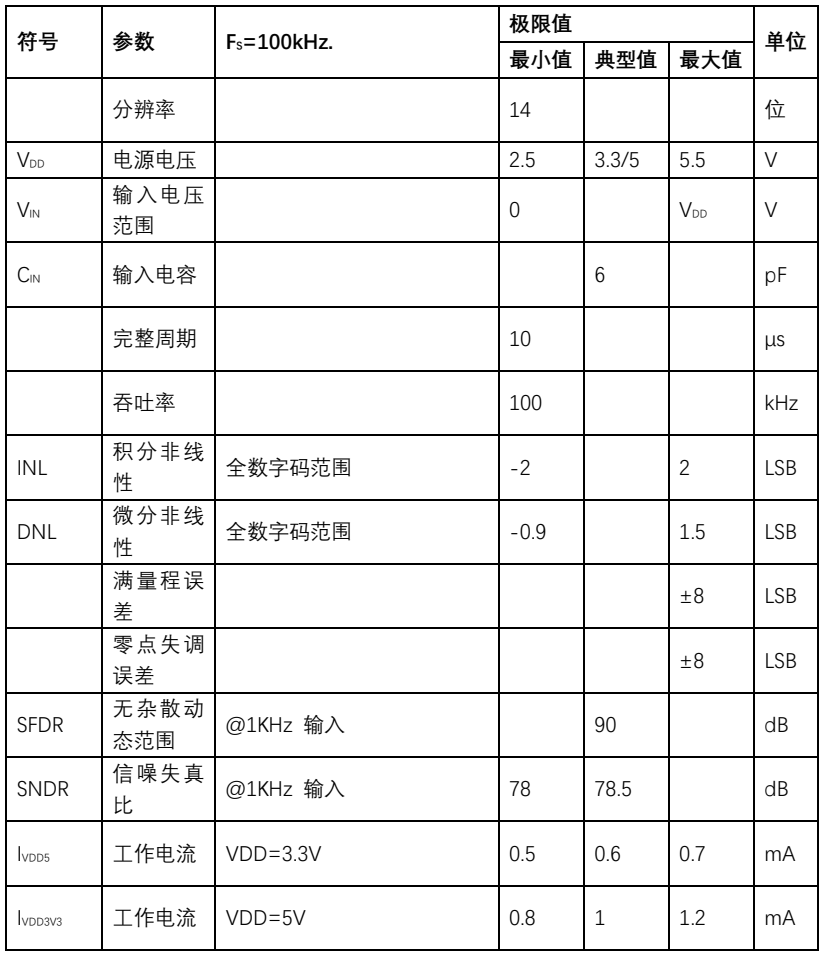

電學參數：
下載附件
保存到相冊
2023-8-15 09:51 上傳

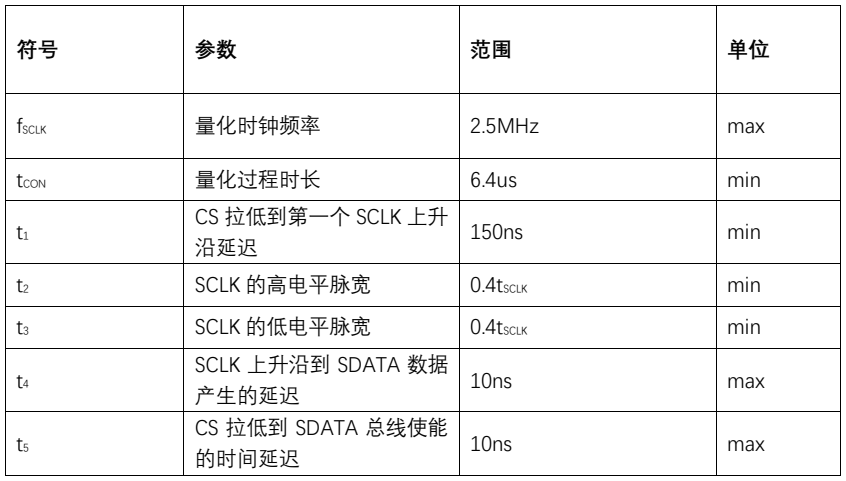

時序參數：
下載附件
保存到相冊
2023-8-15 09:51 上傳

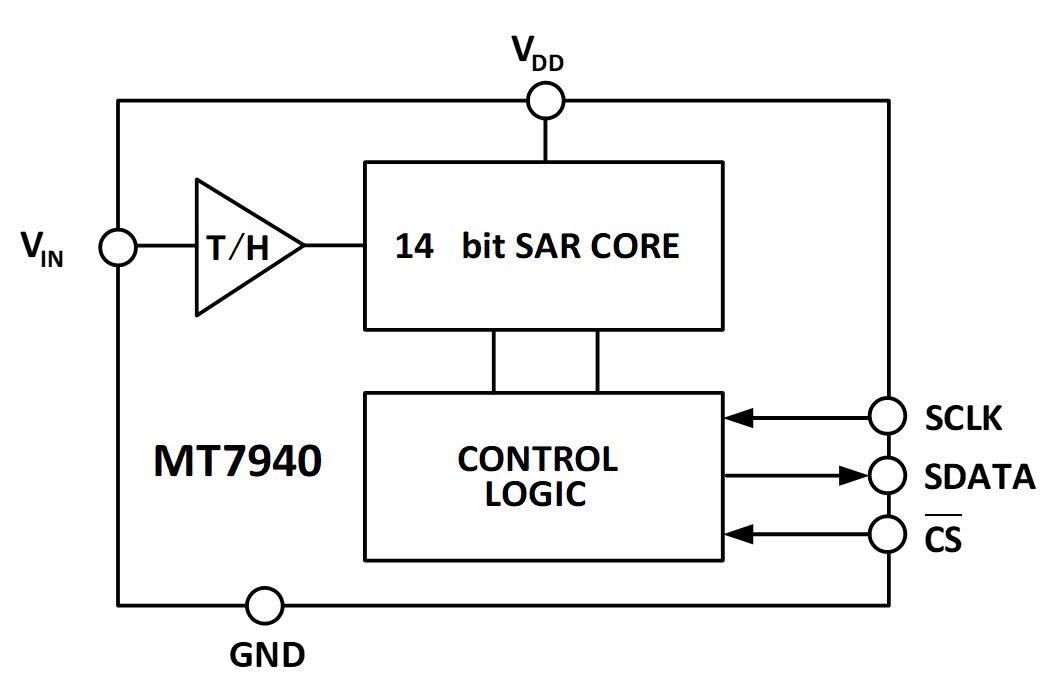

框架圖：
下載附件
保存到相冊
2023-8-9 11:51 上傳

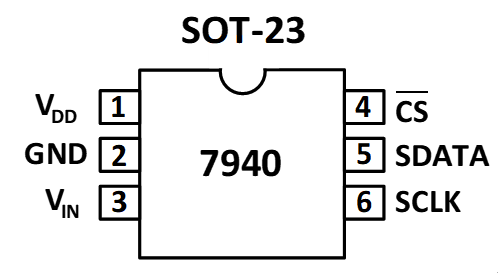

端口圖：
下載附件
保存到相冊
2024-2-3 21:49 上傳

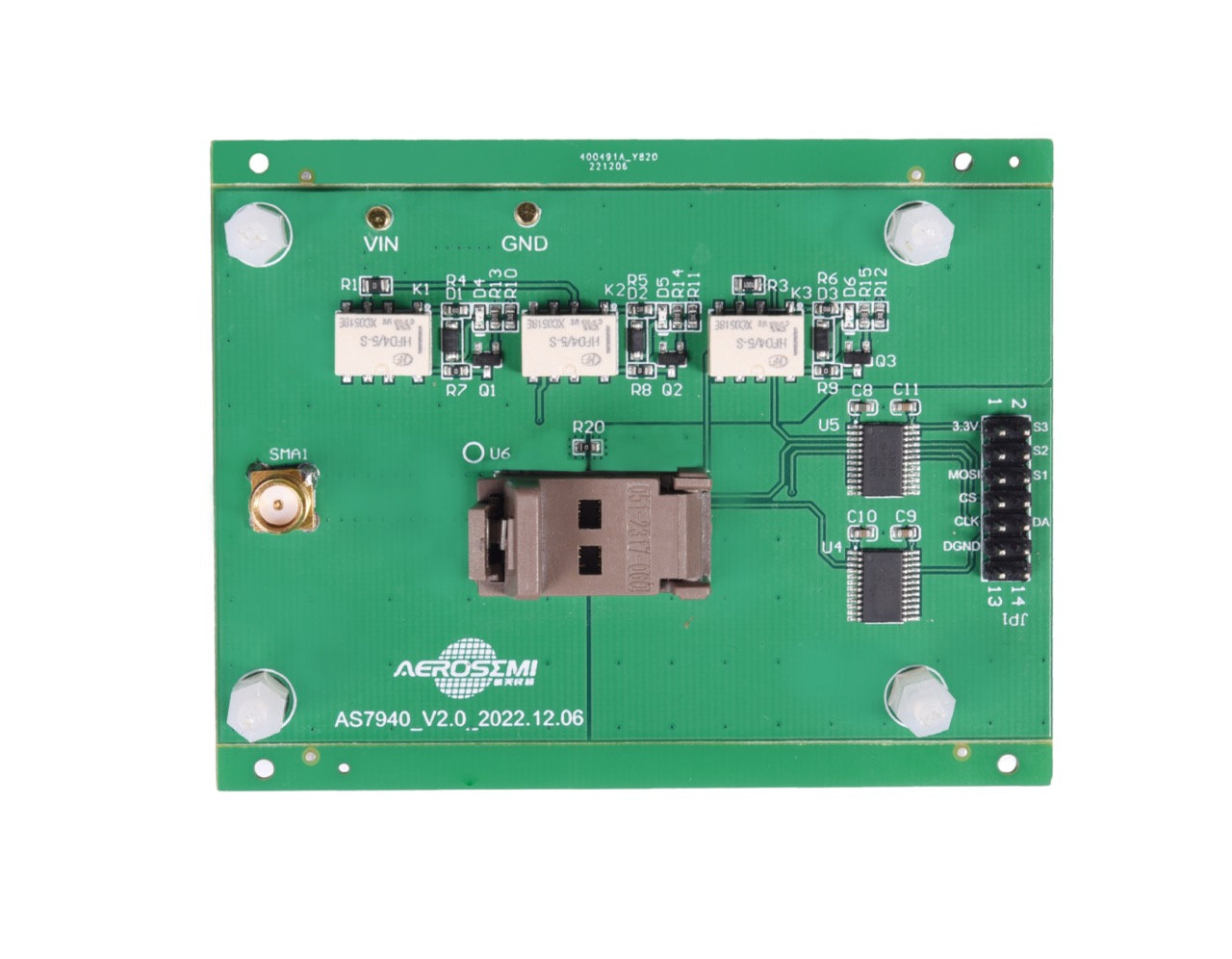

demo板：
下載附件
保存到相冊
2023-11-9 21:23 上傳

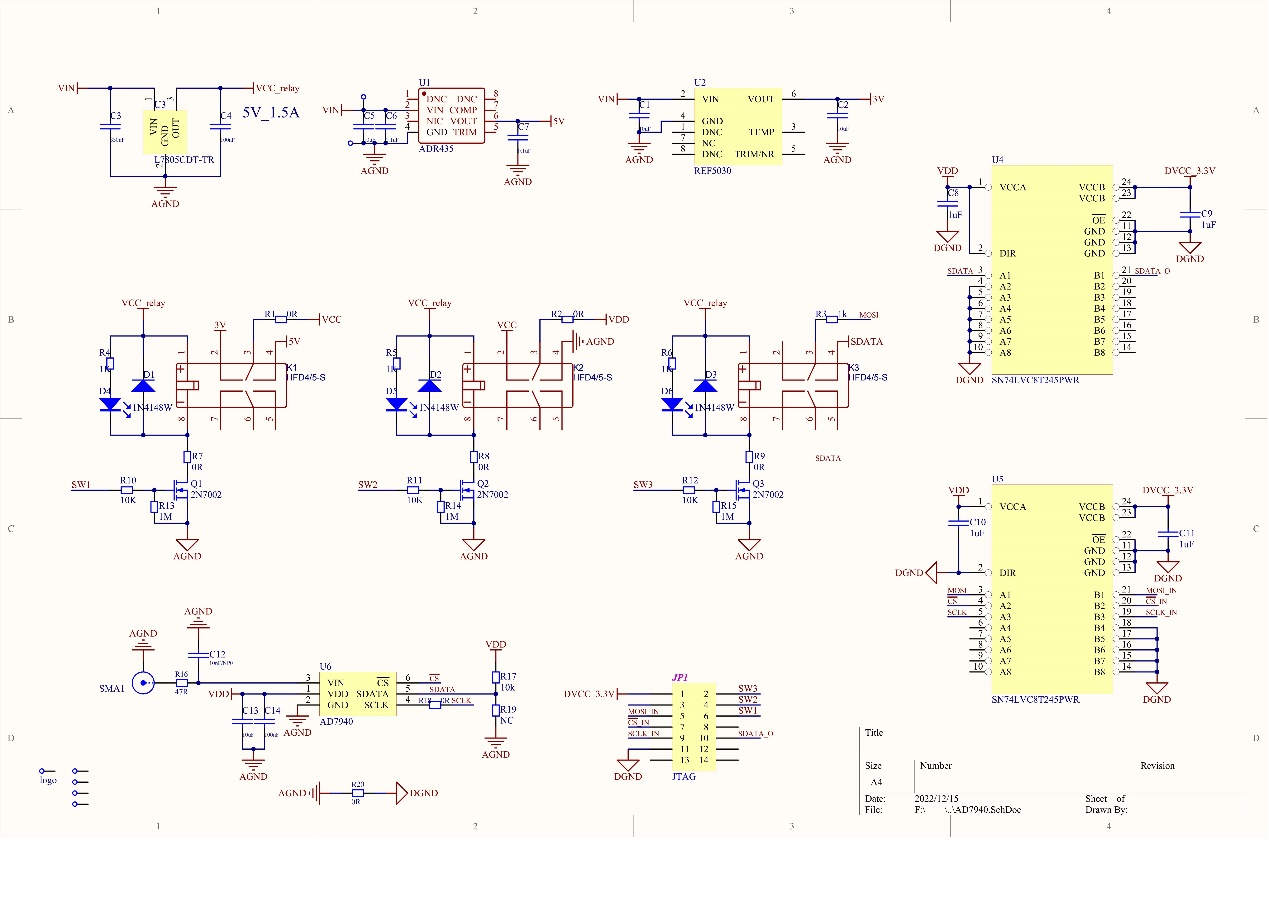

應用框圖：
下載附件
保存到相冊
2023-8-9 11:51 上傳
|
|
